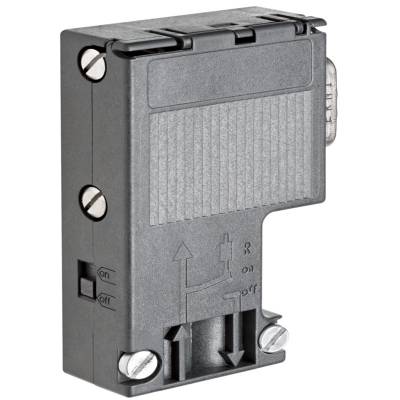

西门子原装DP接头 6ES7972-0BA/0BB/12/41/42//52-0XA0

西门子原装DP接头 6ES7972-0BA/0BB/12/41/42//52-0XA0

工作原理：
   首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。***变换后的信号、电源、地之间独立。
   功能：
   一：保护下级的控制回路。
   二：消弱环境噪声对测试电路的影响。
   三：抑制公共接地、变频器、电磁阀及不明脉冲对设备的干扰；同时对下级设备具有限压、额流的功能是变送器、仪表、变频器、电磁阀PLC/DCS输入输出及通讯接口的忠实防护
   标准系列导轨结构，易于安装，可隔离：输入、输出和电源及大地之间的电位。能够克服变频器噪声及各种高低频脉动干扰。

   信号隔离器的主要类型有哪些？
   1）隔离器：
   工业生产中为增加仪表负载能力并***连接同一信号的仪表之间互不干扰，提高电气安全性能。需要将输入的电压、电流或频率、电阻等信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，安全的送给二次仪表或plc\dcs使用。
   2）配电器：
   工业现场一般需要采用两线制传输方式，既要为变送器等一次仪表提供24V配电电源，同时又要对输入的电流信号进行采集、放大、运算、和进行抗干扰处理后，再输出隔离的电流和电压信号，供后面的二次仪表或其它仪表使用。
   3）安全栅：
   一些工业现场（如燃气公司和化工厂）不但需要两线制传输，既提供配电电源又有信号隔离功能，同时还需要具有安全火花防爆的性能，可靠地遏制电源功率、防止电源、信号及地之间的点火，限流、降压双重限制信号及电源回路，把进入危险场所的能量限制在安全定额范围内。

   信号隔离器安装维护应注意哪些事项？
   由于生产厂家不同，对隔离器的生产工艺、接线定义也不都相同，但使用场合基本相同，所以对产品的防护要求及维护基本相同。
   1． 使用前应详细阅读说明书。
   2． 作为信号隔离使用时，应将输入端串入环路电路中，输出端接取样回路。
   3． 作为隔离配电使用时，应将输入端并入电源电路中，输出端接变送器。
   4． 若不正常工作应先检查接线是否正确，注意电源有无及极性反正。

   为什么有时PLC接收到的现场信号误差大且稳定性差？
   造成这种现象的原因很多，不同仪表信号参考点之间的电位差是重要因素。由于这个“差”造成仪表信号之间产生干扰电流，致使PLC误差大且稳定性差。所以不同设备、仪表的信号有一个共同的参考点是佳状况。隔离器使输入/输出电气上完全隔离，在PLC模拟接口板形成共同的参考点，达到理想状况问题就解决了。

   对4-20mA通道进行隔离，而机柜里没有放置电源的空间了，怎么办？
   一种无源信号隔离器，它能实现4-20mA信号隔离且无需外接电源。PH1033就是此类产品。

   现在市场有那么多品牌的隔离器，价格参差不齐，该怎么选择呢？
   隔离器位于二个系统通道之间，所以选择隔离器首先要确定输入输出功能，同时要使隔离器输入输出模式（电压型、电流型、环路供电型等）适应前后端通道接口模式。此外尚有精度﹑功耗﹑噪音﹑绝缘强度﹑总线通讯功能等许多重要参数涉及产品性能，例如：噪音与精度有关、功耗热量与可靠性有关，这些需要使用者慎选。总之，适用、可靠、产品是选择隔离器的主要原则。
   DCS接收到的现场二线制压力变送器信号不稳定，怎么解决？
   二线制变送器在工业自动化领域中使用频度较高，与其他工业现场设备相同，二线制变送器也存在受干扰及抗干扰的问题。依据DCS模拟板接口模式（电流型或环路供电型）选用功能不同的隔离配电器，原则上要求它既能给变送器提供隔离电源、***每个变送器有一个独立电源，又能将变送器信号隔离输送到DCS。

   PLC模拟板接口是二线回路供电方式的，而且需要对信号进行隔离，应该怎样选用产品呢？
   二线回路供电方式是一种常见模拟接口。与这个接口相适合的产品称为二线制回路隔离系列产品。这种隔离变送器内部的隔离器件均采用变压器方式，一方面传递了信号，另一方面也将供电端的电能传送到输入部份，使输入部分的各种电路能正常工作。例PH2217等配电器产品。
